Description
Allen-Bradley 1756-CNBR或ControlNet网桥冗余是用于在ControlNet网络内通信的接口模块。它与1756-CNB相同，但最大的区别是1756-有一个额外的ControlNet端口，它将支持冗余介质。该模块有2个ControlNet BNC端口，而1756-CNB只有一个，尽管它们都有1个ControlNet RJ45端口。 与非冗余模块一样，1756-还与Logix5550控制器一起控制计划数据，并在ControlLogix背板和ControlNet网络之间桥接非计划数据。 为防止分接头或干线断开时通信丢失，可使用冗余ControlNet介质。对于该连接，您可以使用的唯一模块是1756-CNBR。 该模块的技术规格也与非冗余模块相似。它还可以处理多达64个与其他ControlNet设备的双向定时和非定时连接。除此之外，该模块最多可以支持20个用于未连接消息的缓冲区。此外，如果您的应用程序每个通信模块有40到48个Logix通信连接，并且通信速率为每秒5兆字节，则需要该模块。它还有99个可用节点。 1756-的电流消耗在5.1伏直流电时为970毫安，在24伏直流电下为1.7毫安。 在进行连接之前，请确保检查分接电缆上是否有指示连接段的标签。这是为了确保分接头不会意外反转。否则，这些反转将需要故障排除，并且状态将显示不正确。 Allen Bradley 1756-是一个ControlNet桥接模块。该模块是ControlLogix产品系列的一部分，用于通过高速ControlNet网络连接ControlLogix控制器或实现分布式I/O架构。该模块具有两（2）个ControlNet端口，可连接到标准（单工）和冗余ControlNet网络。 1756-CNBR支持5Mbps的传输速率，这是ControlNet协议的标准传输速率。它使用四芯屏蔽RG-6同轴电缆作为干线电缆，并使用ControlNet抽头与干线电缆建立连接。此模块支持40-48个逻辑通信连接，最多支持64个连接。1756-支持的最大节点数为99个节点。 1756-CNBR可以作为本地通信模块沿着ControlLogix处理器安装，也可以作为头部通信模块安装在任何分布式I/O机架上。它与多种ControlLogix机架兼容，如1756-A4、1756-A7、1756-A10、1756-A1 3和1756-A17。它可以安装到任何可用插槽，只需要机箱中的单个插槽。它还可以分别与标准和冗余电源一起使用，例如1756-PA72/C、1756-PA75/B、1756PB72/C，1756-PB75/B，1756PC75/B和1756-PH75/B以及1756-PA75、1756-PB75和1756-PSCA2。 1756-具有额外的一（1）个网络接入端口（NAP），用于本地编程，这是一个8针RJ45物理端口。 1756-通信模块采用背板供电，在5.1VDC时消耗970 mA，在24VDC时消耗1.7 mA。它的功耗为5.1瓦，散热量为17.4 BTU/hr。

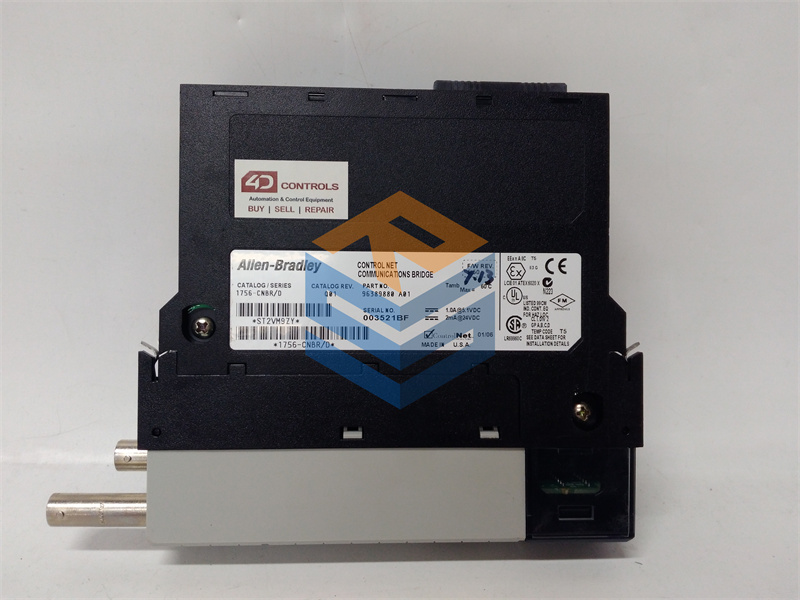

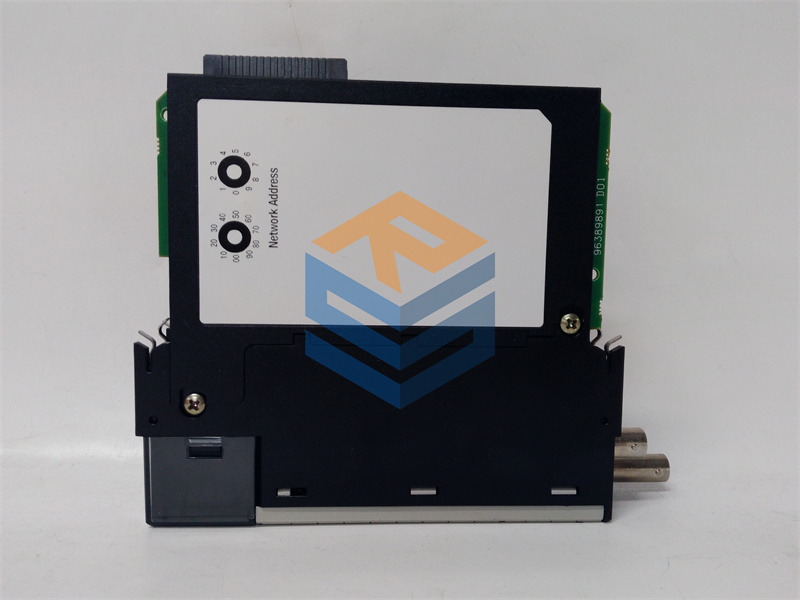

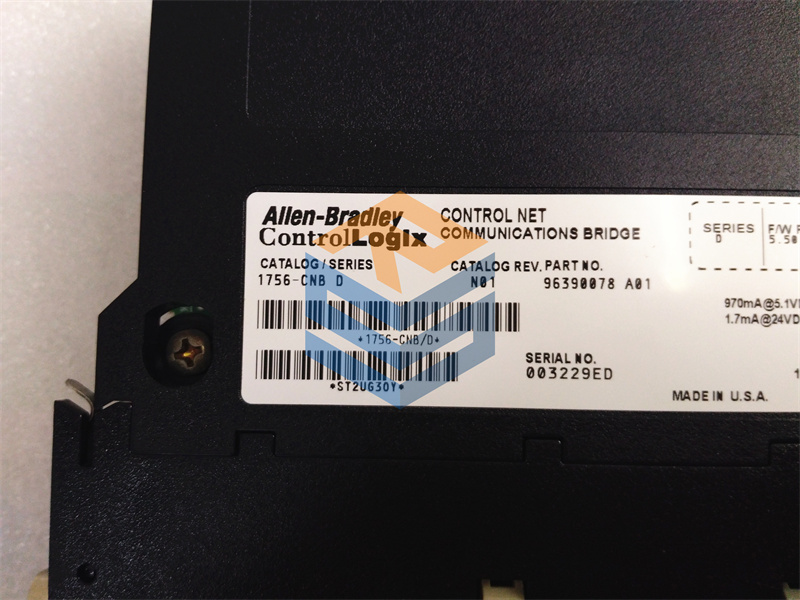

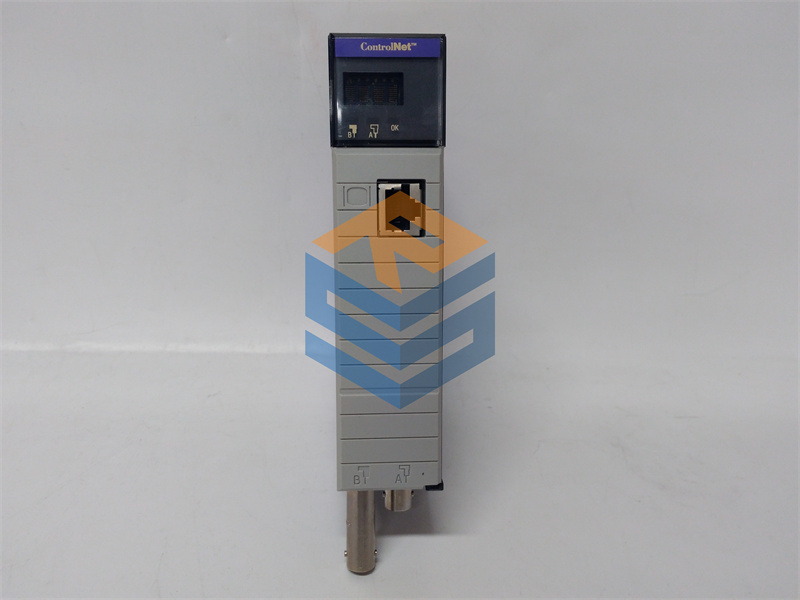

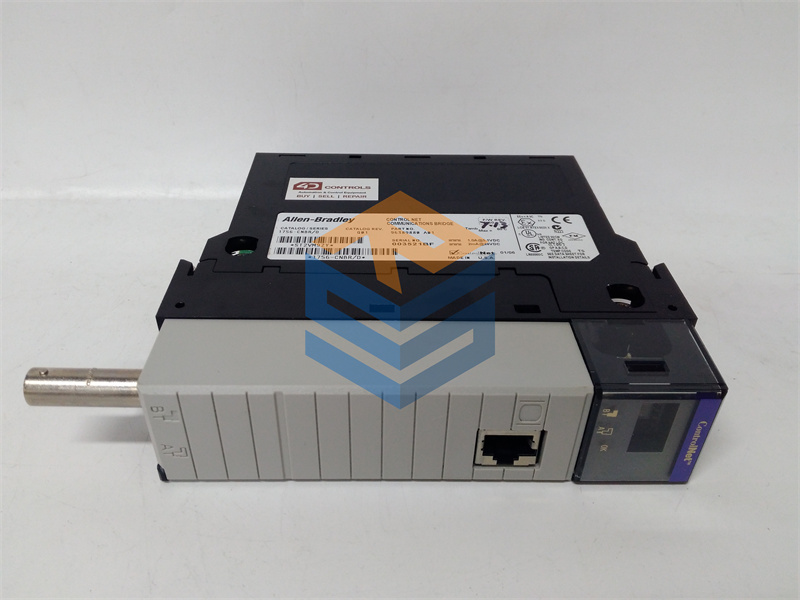

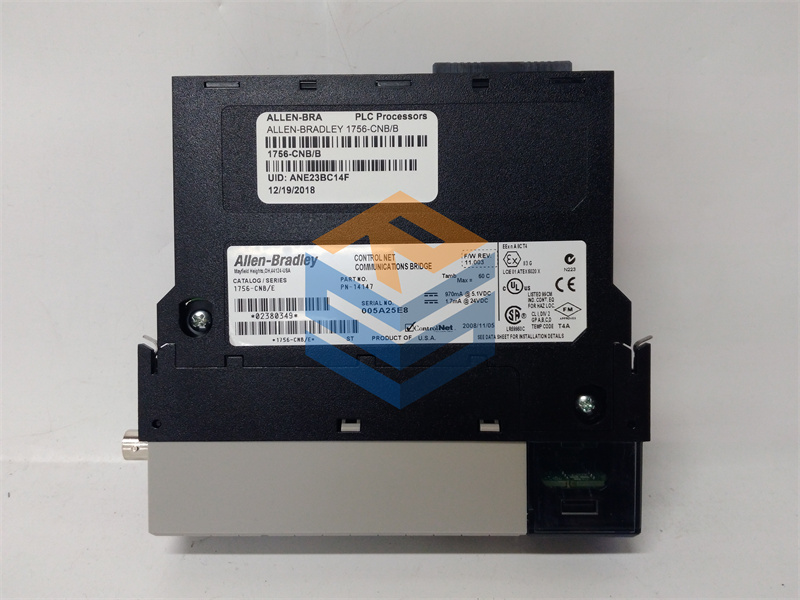

1756-CNBR
