Description

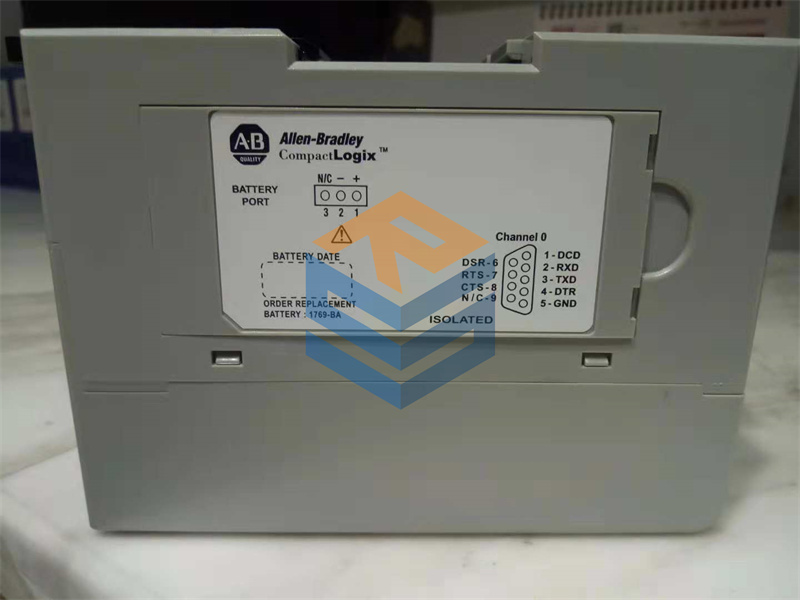

该控制器提供了成本效益，因为嵌入式功能允许控制器运行一个能够实现离散自动化的完整可编程逻辑控制器（PLC）。 它有一个紧凑的组件，可以安装在狭小的空间中，而现代的连接端口可以将设备集成到更大的控制系统网络中。 1769-L23E-QB1B内存具有512 KB集成易失性内存，由目录号为1769-BA的电池维护。此电池具有状态指示器，可在需要更换时通知用户。 该电池的预期寿命取决于温度和控制器的使用情况。如果控制器始终关闭，电池寿命为9个月至14个月。控制器每天供电8小时，每周供电5天，电池寿命从12个月到18个月。 如果控制器每天工作16小时，每周工作5天，电池寿命将进一步延长至预期的16个月至26个月，而当控制器始终接通时，电池不会耗尽，如果环境温度为60摄氏度或140华氏度，电池需要8天才能完全耗尽，如果工作温度为25摄氏度或77华氏度则需要25天。 控制器仅嵌入离散输入和输出通道，但它最多支持两（2）个1769紧凑型I/O模块用于本地扩展。它还支持使用Allen Bradley分布式I/O设备的分布式I/O架构，如以太网上的点I/O和Flex I/O产品系列。嵌入式输入量为十六（16）个24VDC下沉输入通道，与机械和电气开关、按钮装置和其他类似操作装置等二进制操作装置接口兼容。嵌入式输出通道是十六（16）个24VDC电源输出通道，能够驱动24VDC负载，如电磁驱动装置、继电器线圈、指示灯、蜂鸣器、警报器、喇叭、阀门和其他现场仪表。根据定义的用户逻辑，该控制动作可以设计为手动或自动模式。它支持离线和在线编程，并提供维护和调试工具，用于快速设计控制器。 RSLinx用于定义嵌入式一（1）个以太网通信端口和支持ASCII、DF！全双工、DF1半双工和DFI主从以及DH485通信协议。

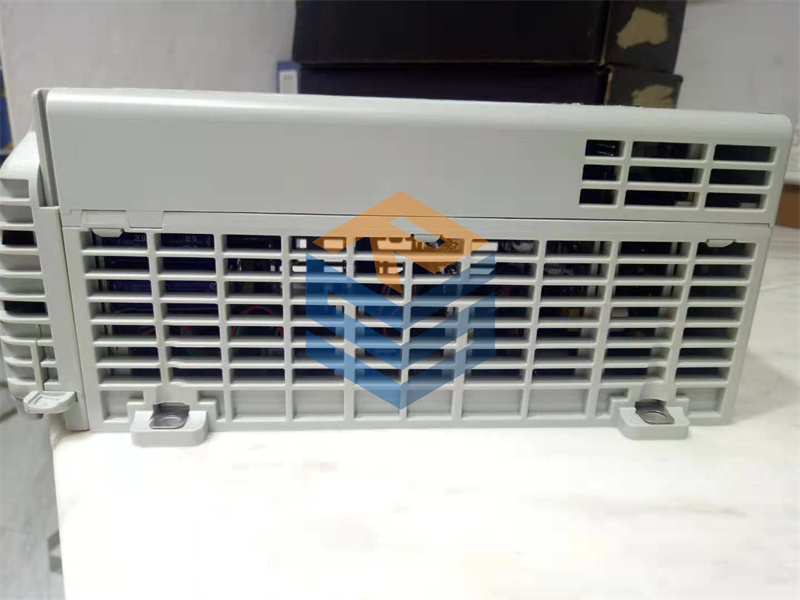

1769-L23E-QB1B
